江淮JAC18米高空作業車專威牌HTW5081JGKJH18V型高空作業車
江淮JAC18米高空作業車專威牌HTW5081JGKJH18V型高空作業車
- 作者：hbtwqcw 發布時間：2017/8/29 10:57:41
|
【主要技術參數】 |
|||
|
產品商標 |
專威牌 |
公告批次 |
298 |
|
產品名稱 |
HTW5081JGKJH18V型高空作業車 |
產品號 |
ZN4C35JD01D |
|
總質量(Kg) |
7895 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
8470×2280×3510 |
|
整備質量(Kg) |
7700 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
24/15 |
前懸/后懸 |
1085/2310,1110/2310 |
|
軸數 |
2 |
軸距 |
3815,3365,4150 |
|
軸荷(Kg) |
2900/4995 |
高車速(Km/h) |
100 |
|
其它 |

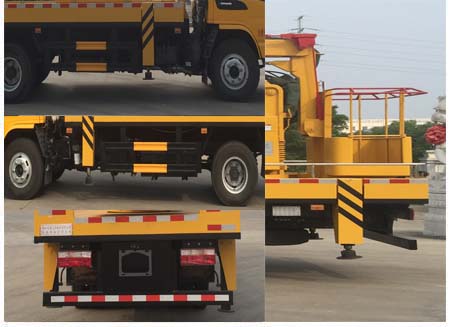

前伸與前懸對應關系為:1160/1085,1135/1110,后伸:100mm;側/后防護裝置材料材質為Q235,側防護螺栓連接,后防護焊接,截面尺寸:50×120,離地高:450。僅采用3815mm軸距,ABS系統控制器型號/生產廠家:CM4XL-4S/4K (4S/4M)/廣州市科密汽車制動技術開發有限公司。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
HFC1081P91K1C5ZV |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
江淮牌 |
生產企業 |
安徽江淮汽車股份有限公司 |
|
外形尺寸 |
5690,5240,6025,5715×1995, 2069,2119×2270 |
輪胎數 |
6 |
|
接近角/離去角(°) |
24/13 |
輪胎規格 |
7.50-16,7.50R16,8.25R16 14PR |
|
鋼板彈簧片數 |
8/6+6,9/12+6,9/6+6,8/12+6 |
前輪距 |
1685 |
|
燃料種類 |
柴油 |
后輪距 |
1600 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
WP3Q130E50 D30TCIE1 |
濰柴動力揚州柴油機有限責任公司 昆明云內動力股份有限公司 |
2970 2977 |
96 115 |

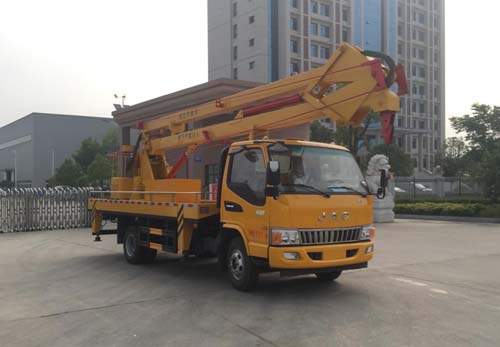

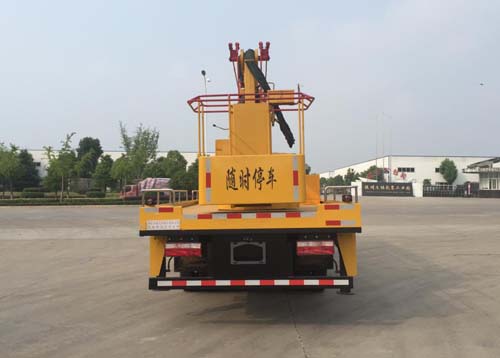

1. 車輛外觀
高空作業車是指運送工作人員和使用器材到現場并進行空中作業的專用車輛。車載式高空作業車是指3米以上，由液壓或電動系統支配多支液壓油缸，能夠上下舉升進行作業的一種車輛。采用液壓傳動的載人高空作業車，是當代先進的物種機械設備。
2. 底盤配置
江淮駿鈴2049寬體豪華駕駛室，3815軸距，濰柴130馬力發動機，安徽6齒6檔變速箱，斷氣剎，動轉，空調，ABS，750鋼絲胎。
3. 上裝配置
作業高度：18米，工作斗限載200Kg，液壓360度全回轉，三節折臂，單液壓舉升缸，帶雙向平衡閥，電控操作舉升臂，1噸吊鉤，四支液壓油缸可調式支腿帶雙向液壓鎖，帶一個工具箱，嚴格按照公告標準制作。
4. 工藝特點
1.該高空作業車的液壓系統采用 先進的電、液壓控制系統，裝帶電液壓比例調速閥的電子控制系統，無極調速，保證操作時工作斗的上升、下降平穩，保障施工人員安全。
2.該高空作業車能懸轉工作、跨越一定的障礙或在一處升降多點作業，平臺載重量大，可供多人作業并可搭載一定的設備。
3.設計的三維旋轉托舉裝置，既能夠自動保持被舉升物料的姿態，又可以實現舉升物料在空間內任意高度、任意位置和任意方向的調整要求，速度控制精確靈敏，微動性能好，滿足了大型洞庫內高空作業與通風管道安裝的要求。
4.工作臂可左、右360°連續旋轉，靠連桿機構自動維持作業槽水平，主泵出現故障時可操縱應急泵下降作業槽，具備夜間照明，可起吊重物。
5. 產品被廣泛用于電力、路燈、市政、園林、通信、機場、造(修)船、交通、廣告、攝影等高空作業領域。
