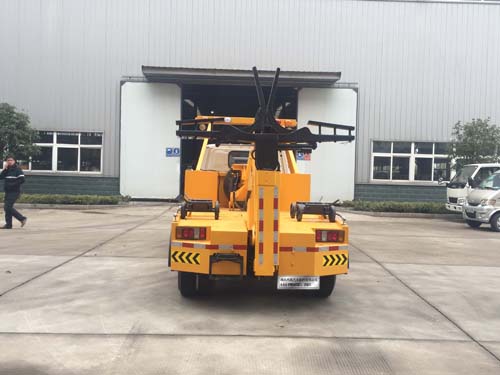

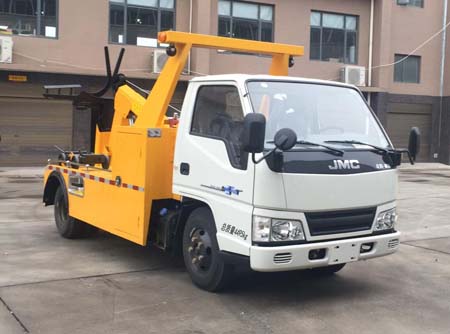

專威牌HTW5040TQZTJ型江鈴藍牌一拖一清障車
專威牌HTW5040TQZTJ型江鈴藍牌一拖一清障車
- 作者：hbtwqcw 發布時間：2017/8/7 17:21:32
◆江鈴藍牌一拖一拖吊聯體清障車底盤配置
江西五十鈴藍牌平板一拖二清障車，駕駛室可前翻轉，115馬力國五江鈴國五發動機，帶動力轉向，帶空調，ABS，油剎，五檔變速箱，2噸前橋，3.5噸后橋，7.00R16鋼絲胎。
◆江鈴藍牌一拖一道路清障車專用性能
該車 大拖牽質量7.5噸， 大拖舉質量2.5噸，全伸出 大托舉質量1.96噸， 大起吊質量3噸。
結構形式為托吊聯體型，且采用先進的雙鉸點機構，在托臂負重時可以折疊托臂；吊臂采用兩節六邊型，其強度、穩定性遠遠超過老款四邊型結構。
特點1：多路閥、平衡閥采用意大利海德進口件
特點2：液壓油缸采用廣東佛山海戰力，英國赫萊特全進口密封件。
◆江鈴藍牌一拖一道路清障車專用組成及備品配件
3T3D1拖吊連體型上裝，兩節吊臂，整體式車體，左右各一個立式工具箱，雙側聯動操作裝置，前保險杠裝有配重，一個4噸液壓絞盤（25米鋼絲繩），后工作燈3只，1個工具箱，一個洗手箱，配兩個小車（輔助輪），4根捆綁帶，L型抱胎架一對，托叉一對，托叉座一對。
|
【主要技術參數】 |
|||
|
產品商標 |
專威牌 |
公告批次 |
296 |
|
產品名稱 |
HTW5040TQZTJ型清障車 |
產品號 |
ZMZZH5GN01F |
|
總質量(Kg) |
4495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
5480×2000×2200 |
|
整備質量(Kg) |
3650 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
2 |
載質量利用系數 |
|
|
接近角/離去角(°) |
27/21 |
前懸/后懸 |
1065/1055 |
|
軸數 |
2 |
軸距 |
3360 |
|
軸荷(Kg) |
1855/2640 |
高車速(Km/h) |
100 |
|
其它 |
托舉質量為715kg;側、后防護材料為Q235鋼板,側防護與車架連為一體;后防護由專用裝置替代,下邊緣離地高450mm。隨底盤選裝駕駛室,選裝后組合尾燈。ABS型號/廠家:APG3550500A/浙江亞太機電股份有限公司。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
JX1041TG25 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
江鈴牌 |
生產企業 |
江鈴汽車股份有限公司 |
|
外形尺寸 |
5865×1880×2020 |
輪胎數 |
6 |
|
接近角/離去角(°) |
27/18.5,15/18.5 |
輪胎規格 |
7.00R16LT 8PR |
|
鋼板彈簧片數 |
7/4+6,7/5+6 |
前輪距 |
1385 |
|
燃料種類 |
柴油 |
后輪距 |
1425 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
JX493ZLQ5 JX493ZLQ5A |
江鈴汽車股份有限公司 江鈴汽車股份有限公司 |
2771 2771 |
85 85 |
