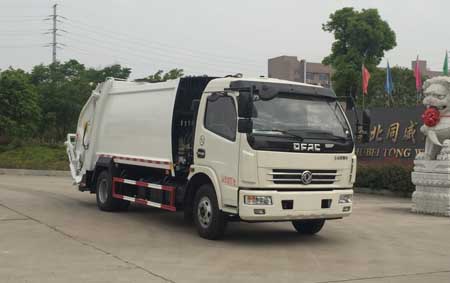

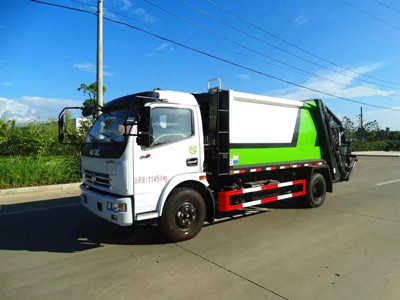

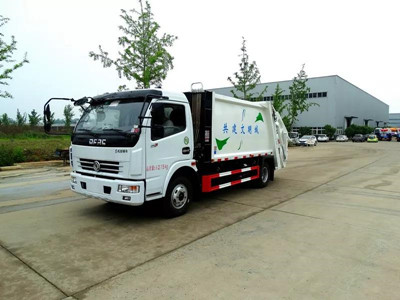

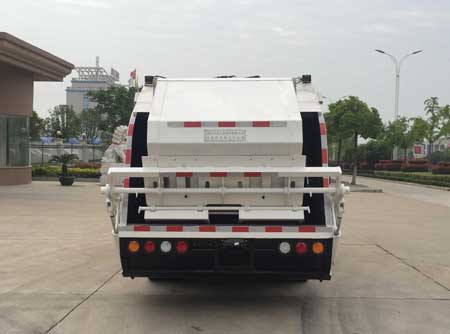

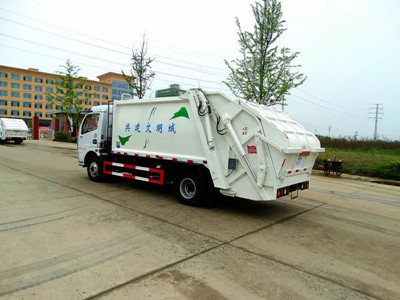

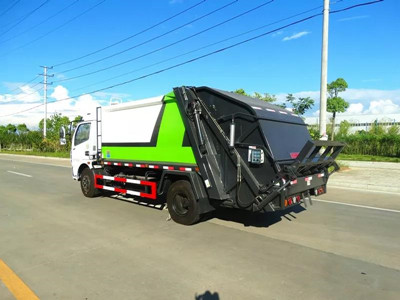

東風多利卡壓縮式垃圾車8方
東風多利卡壓縮式垃圾車8方
- 作者：hbtwqcw 發布時間：2017/8/8 10:13:56
|
① 電、液聯合控制 該車的控制系統綜合利用了電控和液控的優點，通過電控系統控制液壓閥組，提高了使用可靠性和效率。 ② 發動機功率輸出自動控制 發動機功率輸出控制即油門控制可通過電氣系統實現全自動控制，滿足垃圾壓填循環和推擠卸料時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。 ③ 框架結構 垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形；推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底；填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。 ④ 密封處理消除二次污染 垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封；污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。 ⑤ 液壓舉升安全回路 在舉升填裝器的液壓系統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。 ⑥ 先進的電控系統 系統采用模塊化設計思路搭建，主要由控制箱總成、前操作CAN總線按鍵盤、后操作按鍵盒組、接近開關傳感器、車體線束五部分組成，各部件之間通過航空插件，汽車級防水插件等連接器相互對接。集成化高，系統簡練，安裝方便，接線簡單，簡化系統，防護等級高，耐水，耐腐蝕，IP67防護等級，9~36VDC寬工作電壓范圍，單個按鍵壽命100萬次以上，已在工程機械、環衛機械業內廣泛應用，可靠性高，性能穩定，具有背光功能，方便夜晚作業，美觀大方。 ⑦ 填裝器與箱體結合采用鎖緊機構，滑板采用尼龍滑塊導向 填裝器與箱體結合部結構合理，并采用鎖緊全密封技術。滑板軌道采用高強度錳鋼材質整體沖壓成型，滑板運動采用尼龍滑塊導向。 ⑧ 自動、手動操作系統 各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。 ⑨ 方便的操作控制 作業控制盒分別安裝在駕駛室內和車尾，駕駛室內的作業控制盒可控制推擠卸料和選擇操作模式（如自動或手動），車尾的作業控制盒則控制壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和污水排放。 ⑩ 高質量的元件 電氣、液壓系統的關鍵元器件均采用知名元件，如電控系統、多路換向閥組、按鈕、油缸密封件等，提高了垃圾車的使用可靠性。
|
|||
|
產品商標 |
專威牌 |
公告批次 |
297 |
|
產品名稱 |
HTW5080ZYSE型壓縮式垃圾車 |
產品號 |
ZN23X5HR01G |
|
總質量(Kg) |
8275 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
2130,1820 |
外形尺寸 |
6980,7230,7380,7080×2280×2680 |
|
整備質量(Kg) |
5950,6260 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/13 |
前懸/后懸 |
1130/2050,1150/2030,1130/2300,1150/2280,1130/2450,1150/2430,1130/2150,1150/2130 |
|
軸數 |
2 |
軸距 |
3800,3308,4100 |
|
軸荷(Kg) |
3300/4975 |
高車速(Km/h) |
103 |
|
其它 |

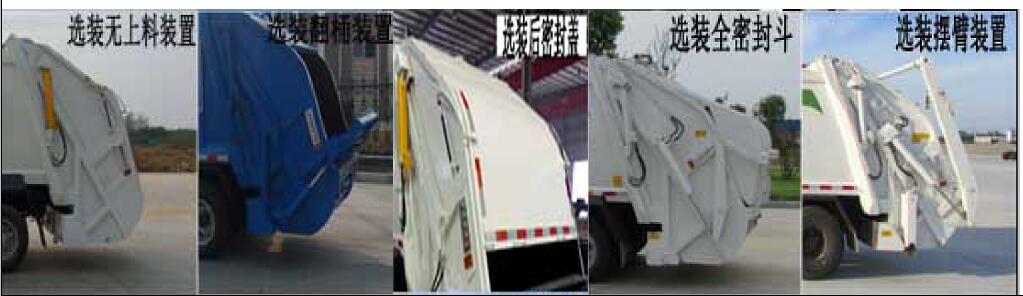

1,選裝工作裝置時外形尺寸長/前懸/后懸對應關系:①無上料裝置6980/1130/2050,1150/2030,②翻桶裝置及④全密封斗裝置7230/1130/2300,1150/2280,③半密封斗裝置7380/1130/2450,1150/2430,⑤擺臂裝置7080/1130/2150,1150/2130;選裝①②裝置時整備質量為5950kg,選裝③④⑤裝置時整備質量為6260kg ;2,側防護采用冷彎型鋼/Q235,螺栓連接。后防護由專用裝置替代,離地高370mm。3,該車可選裝后密封蓋裝置;ABS廠家及型號:襄陽東風隆誠機械有限責任公司/ABS/ASR-24V-4S/4M。發動機/油耗值L/100km對應關系分別:CY4SK251/18.7,YC4FA130-50/18.7,ISF3.8s5141/18.6,ZD30D15-5N/18.5,4DX23-140E5/17.8,YN38CRE1/17.9. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
EQ1080SJ8BDC |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車股份有限公司 |
|
外形尺寸 |
6740,5890,7190×2100×2390,2370 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/14 |
輪胎規格 |
7.50R16 |
|
鋼板彈簧片數 |
8/10+7 |
前輪距 |
1740 |
|
燃料種類 |
柴油 |
后輪距 |
1610,1586 |
|
排放標準 |
GB17691-2005國Ⅴ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
CY4SK251 YC4FA130-50 ISF3.8s5141 ZD30D15-5N 4DX23-140E5 YN38CRE1 |
東風朝陽朝柴動力有限公司 廣西玉柴機器股份有限公司 北京福田康明斯發動機有限公司 東風輕型發動機有限公司 一汽解放汽車有限公司無錫柴油機廠 昆明云內動力股份有限公司 |
3856 2982 3760 2953 3857 3760 |
115 95 105 110 105 95 |
